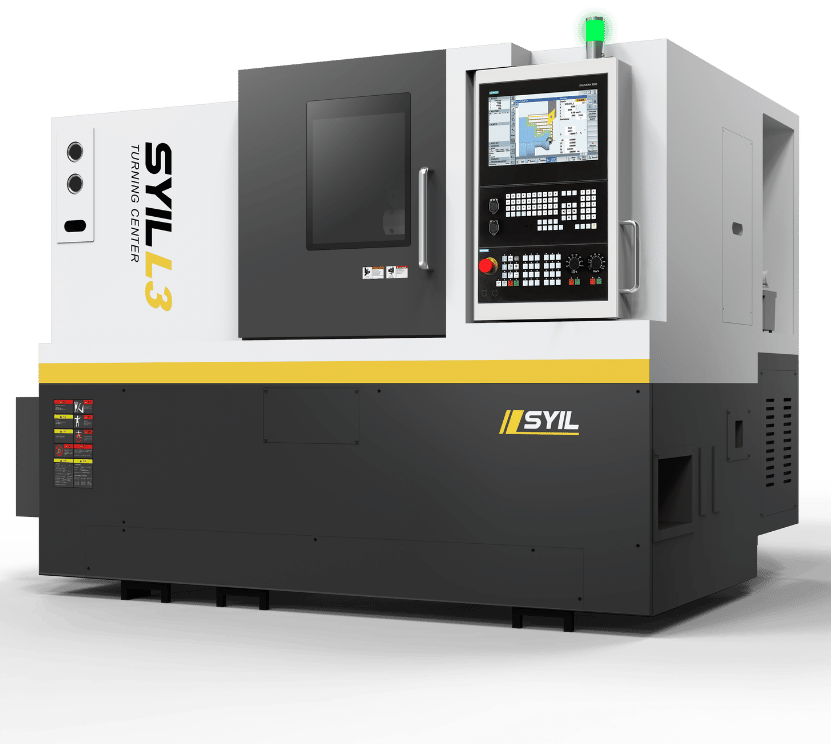

SYIL L3: potencia multitarea para producción avanzada
Un torno CNC robusto, preparado para eje Y, subhusillo y torreta motorizada. Ideal para mecanizados complejos en una sola sujeción.
| Característica | Detalle |
|---|---|
| Husillo principal | 15 kW (20 HP), 4 000 RPM, A2-6, Ø66 mm, paso de barra Ø52 mm |
| Chuck hidráulico | 8 pulgadas |
| Diámetro máximo de giro sobre bancada | Ø 510 mm |
| Diámetro máximo de giro sobre carro | Ø 260 mm |
| Longitud máxima de pieza | 500 mm |
| Diámetro máximo de pieza a tornear | Ø 380 mm (Ø 350 mm con torreta de 12 estaciones) |
| Torreta motorizada | BMT-55 de 12 estaciones (SAUTER), hasta 5 000 RPM herramientas motorizadas |
| Subhusillo (opcional) | Velocidad: 6 000 RPM, paso barra: Ø 32 mm |
| Eje Y (opcional) | ±50 mm de recorrido (100 mm total) |
| Movimientos rápidos | X: 30 m/min, Z: 30 m/min, Y: 15 m/min |
| Exactitud |
Cilindricidad: IT6 Redondez: ≤ 0,003 mm Repetibilidad (X/Z): ±0,002 mm / ±0,004 mm Precisión de posicionamiento (X/Z): 0,005 mm / 0,008 mm |
| Control CNC | Siemens SINUMERIK 828D con pantalla táctil de 15" |
| Estructura | Fundición mineral con guías lineales THK de alta rigidez |
| Dimensiones (L×A×H) | 2 400 × 1 800 × 2 000 mm (según configuración) |
| Peso de la máquina | ≈ 4 500 kg (según configuración) |
| Incluye de serie |
Chuck hidráulico 8" Torreta servo 12 estaciones BMT-55 Control Siemens 828D Lubricación automática Sistema de refrigeración Pedal de control |
Ventajas clave del SYIL L3
Torreta motorizada BMT-55
De serie con 12 estaciones y herramientas motorizadas hasta 5 000 RPM, perfecta para operaciones combinadas.
Preparado para eje Y y subhusillo
Permite mecanizar piezas complejas en una sola sujeción, gracias a ±50 mm de eje Y y subhusillo de 6 000 RPM.
Husillo potente
15 kW y 4 000 RPM con paso de barra Ø52 mm para trabajar materiales exigentes con facilidad.
Alta capacidad de mecanizado
Admite piezas de hasta Ø510 mm de diámetro y 500 mm de longitud, cubriendo un amplio rango industrial.
Precisión excepcional
Repetibilidad de ±0,002 mm (X) y ±0,004 mm (Z) para máxima consistencia en series largas.
Control Siemens 828D
Con pantalla táctil de 15″ y programación visual con ShopTurn (opcional) para máxima facilidad de uso.
Diseño robusto
Chasis de fundición mineral y guías THK garantizan estabilidad, rigidez y durabilidad incluso en ciclos exigentes.
Automatizable
Compatible con alimentador de barras, recogedor de piezas, robot de carga y otros periféricos para producción 24/7.
